组合模式详解

Authors
  • avatar
    Name
    青雲
    Twitter

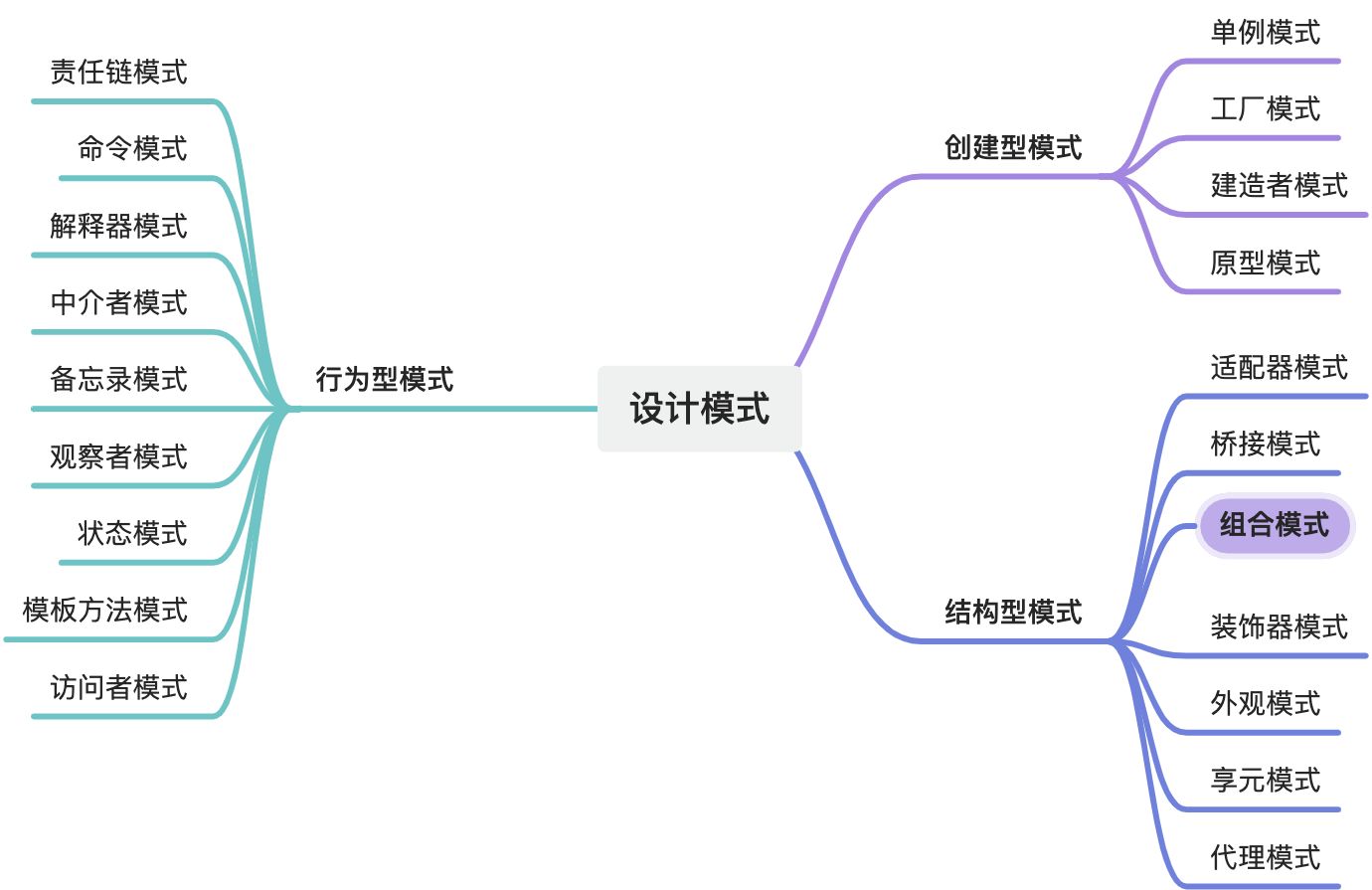

在软件设计中，组合模式（Composite Pattern）是一种结构型设计模式。它的主要目的是将对象组合成树形结构以表示“部分-整体”的层次结构。组合模式使得用户对单个对象和组合对象的使用具有一致性。这在处理复杂的嵌套结构时尤为有用，例如文件系统、组织架构、图形处理等。

为什么需要组合模式？

假设你去了一家快餐店，菜单上有单品，比如汉堡、可乐和薯条，同时也提供了不同的套餐组合。每个套餐可能包含一份汉堡、一份薯条和一杯可乐。

在组合模式中，单品（如汉堡、可乐和薯条）可以被视为叶子节点（Leaf），它们不能进一步分解。而套餐则可以看作是树枝节点（Composite），因为它们是由多个叶子节点组成的集合。无论是单品还是套餐，在菜单上都被当作同一种菜单项（Component）对象来处理。当服务员向顾客展示菜单时，他们会简单地遍历所有的菜单项，并调用显示方法，无需关心这到底是单品还是套餐组合。

组合模式解决了当我们面对复杂的嵌套结构时的难题。通过组合模式，我们可以将单个对象和组合对象统一起来进行操作，大大简化了代码的复杂度和可维护性。例如，在图形处理软件中，单个图形（如圆形、矩形）和组合图形（如群组）可以统一处理，通过组合模式，对这些对象的操作将更加一致和简洁。

基本概念

组合模式包括以下几个部分：

  1. 组件（Component）：定义了组合对象和单个对象的接口。
  2. 叶子节点（Leaf）：表示组合中的基本元素，没有子节点。
  3. 组合节点（Composite）：表示具有子节点的对象，对其子节点进行管理。

实现示例

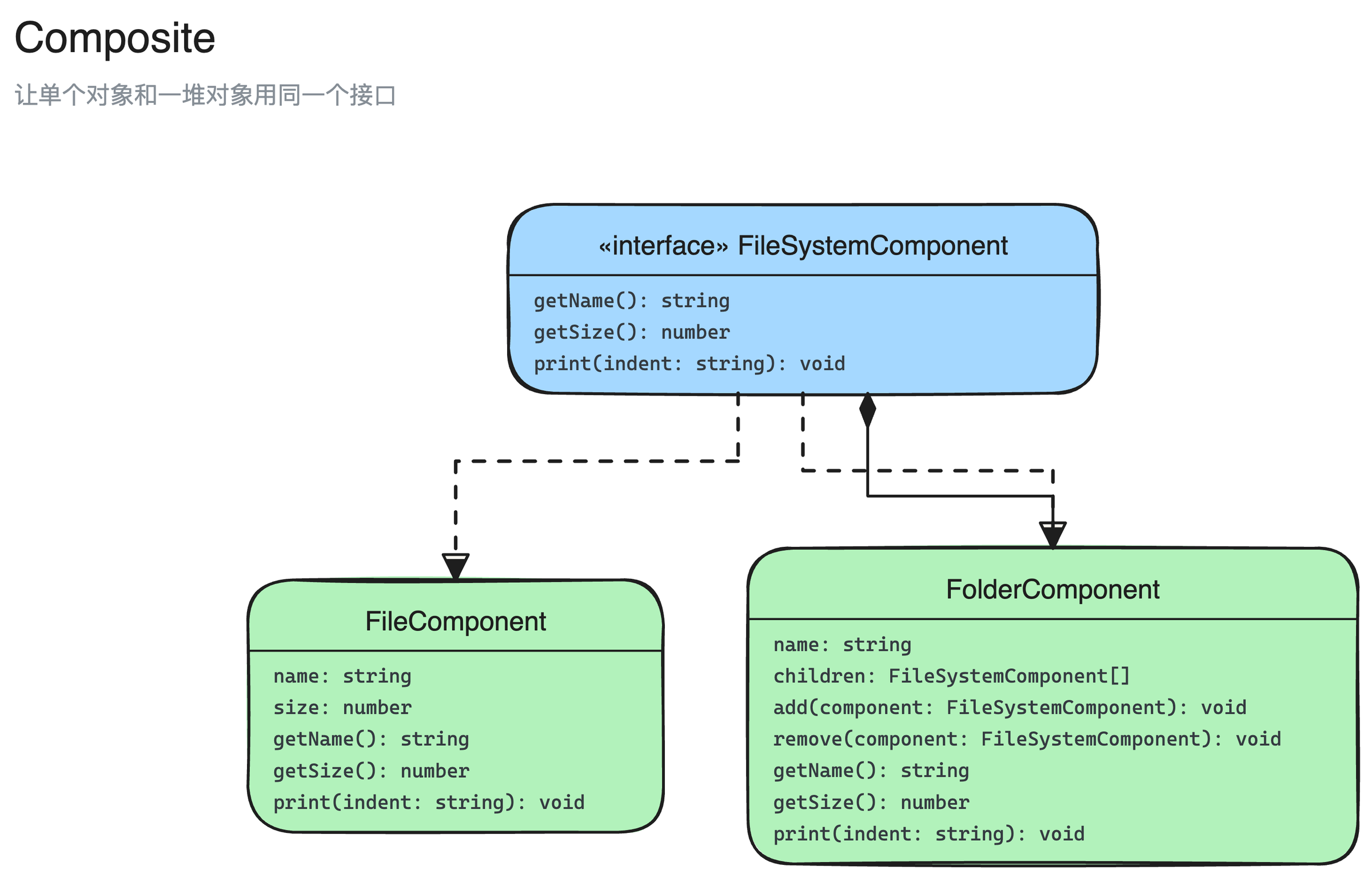

假设我们要设计一个文件系统管理器，其中包含文件和文件夹。文件可以包含文本，文件夹可以包含文件和其他文件夹。我们可以使用组合模式来实现这一设计，使得文件和文件夹的操作具有一致性。

定义组件接口

interface FileSystemComponent {
  getName(): string;
  getSize(): number;
  print(indent: string): void;
}

实现叶子节点（文件）

class FileComponent implements FileSystemComponent {
  private name: string;
  private size: number;

  constructor(name: string, size: number) {
    this.name = name;
    this.size = size;
  }

  getName(): string {
    return this.name;
  }

  getSize(): number {
    return this.size;
  }

  print(indent: string): void {
    console.log(`${indent}File: ${this.name}, Size: ${this.size}KB`);
  }
}

实现组合节点（文件夹）

class FolderComponent implements FileSystemComponent {
  private name: string;
  private children: FileSystemComponent[] = [];

  constructor(name: string) {
    this.name = name;
  }

  add(component: FileSystemComponent): void {
    this.children.push(component);
  }

  remove(component: FileSystemComponent): void {
    const index = this.children.indexOf(component);
    if (index !== -1) {
      this.children.splice(index, 1);
    }
  }

  getName(): string {
    return this.name;
  }

  getSize(): number {
    return this.children.reduce((total, child) => total + child.getSize(), 0);
  }

  print(indent: string): void {
    console.log(`${indent}Folder: ${this.name}`);
    this.children.forEach((child) => child.print(indent + "  "));
  }
}

使用组合模式

const file1 = new FileComponent("File1.txt", 50);
const file2 = new FileComponent("File2.txt", 30);
const folder1 = new FolderComponent("Folder1");
const folder2 = new FolderComponent("Folder2");

folder1.add(file1);
folder1.add(folder2);
folder2.add(file2);

folder1.print("");
// 输出:
// Folder: Folder1
//   File: File1.txt, Size: 50KB
//   Folder: Folder2
//     File: File2.txt, Size: 30KB

console.log(`Total size of Folder1: ${folder1.getSize()}KB`);
// 输出: Total size of Folder1: 80KB
  • 组件接口（FileSystemComponent）：定义了文件系统组件的基本操作，包括获取名称、大小和打印信息的方法。
  • 叶子节点（FileComponent）：表示文件，没有子节点，实现了组件接口。
  • 组合节点（FolderComponent）：表示文件夹，可以包含文件和其他文件夹，实现了组件接口，管理其子节点。

在上面的实现中，我们通过组合模式将文件和文件夹的操作进行了统一处理。文件和文件夹都实现了相同的接口，因此可以通过相同的方法进行操作。组合节点（文件夹）负责管理其子节点，并递归操作它们。

应用场景

UI组件树

在前端框架（如React、Vue或Angular）中，组件模式广泛用于构建UI组件。每个组件可以包含其他子组件，这些子组件又可以包含更多子组件，形成一棵组件树。例如：

  • 导航菜单：主导航包含多个子菜单项，每个子菜单项可能又有它的子菜单（下拉菜单）。
  • 表单构建器：表单可以包含文本框、选择框、复选框等元素组件，而每个元素组件又可以包含标签、验证信息等子组件。
// 定义组件接口
interface UIComponent {
  render(indent: string): void;
}

// 实现叶子节点（具体组件）
class MenuItem implements UIComponent {
  private name: string;

  constructor(name: string) {
    this.name = name;
  }

  render(indent: string): void {
    console.log(`${indent}MenuItem: ${this.name}`);
  }
}

class InputElement implements UIComponent {
  private label: string;
  private type: string;

  constructor(label: string, type: string) {
    this.label = label;
    this.type = type;
  }

  render(indent: string): void {
    console.log(`${indent}InputElement: ${this.label}, Type: ${this.type}`);
  }
}

// 实现组合节点（组合组件）
class Menu implements UIComponent {
  private name: string;
  private children: UIComponent[] = [];

  constructor(name: string) {
    this.name = name;
  }

  add(component: UIComponent): void {
    this.children.push(component);
  }

  remove(component: UIComponent): void {
    const index = this.children.indexOf(component);
    if (index !== -1) {
      this.children.splice(index, 1);
    }
  }

  render(indent: string): void {
    console.log(`${indent}Menu: ${this.name}`);
    this.children.forEach((child) => child.render(indent + "  "));
  }
}

class FormElement implements UIComponent {
  private tag: string;
  private children: UIComponent[] = [];

  constructor(tag: string) {
    this.tag = tag;
  }

  add(component: UIComponent): void {
    this.children.push(component);
  }

  remove(component: UIComponent): void {
    const index = this.children.indexOf(component);
    if (index !== -1) {
      this.children.splice(index, 1);
    }
  }

  render(indent: string): void {
    console.log(`${indent}FormElement: ${this.tag}`);
    this.children.forEach((child) => child.render(indent + "  "));
  }
}

// 使用组合模式
const mainMenu = new Menu("Main Menu");
const fileMenu = new Menu("File");
const editMenu = new Menu("Edit");

const newFile = new MenuItem("New File");
const openFile = new MenuItem("Open File");
const saveFile = new MenuItem("Save File");

fileMenu.add(newFile);
fileMenu.add(openFile);
fileMenu.add(saveFile);

const copy = new MenuItem("Copy");
const paste = new MenuItem("Paste");

editMenu.add(copy);
editMenu.add(paste);

mainMenu.add(fileMenu);
mainMenu.add(editMenu);

mainMenu.render("");
// 输出:
// Menu: Main Menu
//   Menu: File
//     MenuItem: New File
//     MenuItem: Open File
//     MenuItem: Save File
//   Menu: Edit
//     MenuItem: Copy
//     MenuItem: Paste

const formBuilder = new FormElement("Form");
const textField = new InputElement("Username", "text");
const passwordField = new InputElement("Password", "password");

formBuilder.add(textField);
formBuilder.add(passwordField);

formBuilder.render("");
// 输出:
// FormElement: Form
//   InputElement: Username, Type: text
//   InputElement: Password, Type: password
  • 组件接口（UIComponent）：定义了 UI 组件的基本操作，包括渲染方法。
  • 叶子节点（MenuItem、InputElement）：表示具体的UI元素（如菜单项、输入元素），没有子节点，实现了组件接口。
  • 组合节点（Menu、FormElement）：表示复合UI元素（如菜单、表单），可以包含子节点，实现了组件接口，管理其子节点。

虚拟DOM

在现代前端框架中，渲染的UI可以认为是一个虚拟DOM的结构，它是一个组件树，其中每个组件都是节点。这些节点可以是实际的DOM元素（叶子节点），也可以是由其他组件组合而成的复合元素（非叶子节点）。通过这种方式，可以有效地比较和更新DOM。

// 定义组件接口
interface VNode {
  render(): string;
}
// 实现叶子节点（实际DOM元素）
class DOMElement implements VNode {
  private tag: string;
  private content: string;

  constructor(tag: string, content: string) {
    this.tag = tag;
    this.content = content;
  }

  render(): string {
    return `<${this.tag}>${this.content}</${this.tag}>`;
  }
}
// 实现组合节点（复合元素）
class CompositeElement implements VNode {
  private tag: string;
  private children: VNode[] = [];

  constructor(tag: string) {
    this.tag = tag;
  }

  add(child: VNode): void {
    this.children.push(child);
  }

  remove(child: VNode): void {
    const index = this.children.indexOf(child);
    if (index !== -1) {
      this.children.splice(index, 1);
    }
  }

  render(): string {
    const childrenRender = this.children
      .map((child) => child.render())
      .join("");
    return `<${this.tag}>${childrenRender}</${this.tag}>`;
  }
}

const div = new CompositeElement("div");
const p = new DOMElement("p", "Hello, World!");
const span = new DOMElement("span", "This is a span.");
const nestedDiv = new CompositeElement("div");

nestedDiv.add(span);
div.add(p);
div.add(nestedDiv);

console.log(div.render());
// 输出:
// <div>
//   <p>Hello, World!</p>
//   <div><span>This is a span.</span></div>
// </div>
  • 组件接口（VNode）：定义了虚拟DOM节点的基本操作，包括渲染方法。
  • 叶子节点（DOMElement）：表示实际的DOM元素，实现了组件接口。
  • 组合节点（CompositeElement）：表示复合元素，可以包含其他虚拟DOM节点，实现了组件接口，管理其子节点。

在上面的实现中，我们通过组合模式将实际DOM元素和复合元素的操作进行了统一处理。实际DOM元素和复合元素都实现了相同的接口，因此可以通过相同的方法进行操作。组合节点（复合元素）负责管理其子节点，并递归操作它们。

实际的虚拟DOM（Virtual DOM）实现要比简化后的组合模式示例复杂得多。React、Vue等框架中的虚拟DOM不仅解决了组件树的构建问题，还包括高效的DOM更新、差异计算（Diffing）、事件机制等。

组件库及工具箱

当您构建一个广泛的UI工具箱或组件库时，您可以使用组合模式来允许开发者将基础组件组合成更复杂的组件。例如，一个按钮组件可能有多个小的装饰子组件，如图标、标签或徽章，它们可以以不同的方式组合来形成多种样式的按钮。

// 定义组件接口
interface UIComponent {
  render(): string;
}

// 实现叶子节点（基础组件）
class LabelComponent implements UIComponent {
  private text: string;

  constructor(text: string) {
    this.text = text;
  }

  render(): string {
    return `<span>${this.text}</span>`;
  }
}

class IconComponent implements UIComponent {
  private iconName: string;

  constructor(iconName: string) {
    this.iconName = iconName;
  }

  render(): string {
    return `<i class="${this.iconName}"></i>`;
  }
}

class BadgeComponent implements UIComponent {
  private count: number;

  constructor(count: number) {
    this.count = count;
  }

  render(): string {
    return `<span class="badge">${this.count}</span>`;
  }
}
// 实现组合节点（复杂组件）
class ButtonComponent implements UIComponent {
  private children: UIComponent[] = [];

  add(child: UIComponent): void {
    this.children.push(child);
  }

  remove(child: UIComponent): void {
    const index = this.children.indexOf(child);
    if (index !== -1) {
      this.children.splice(index, 1);
    }
  }

  render(): string {
    const childrenRender = this.children
      .map((child) => child.render())
      .join("");
    return `<button>${childrenRender}</button>`;
  }
}
// 使用组合模式
const button = new ButtonComponent();

const icon = new IconComponent("fa fa-plus");
const label = new LabelComponent("Add Item");
const badge = new BadgeComponent(5);

button.add(icon);
button.add(label);
button.add(badge);

const renderedButton = button.render();
console.log(renderedButton);
// 输出: <button><i class="fa fa-plus"></i><span>Add Item</span><span class="badge">5</span></button>
  • 组件接口（UIComponent）：定义了UI组件的基本操作，包括渲染方法。
  • 叶子节点（LabelComponent、IconComponent、BadgeComponent）：表示基础UI组件，没有子节点，实现了组件接口。
  • 组合节点（ButtonComponent）：表示复杂的UI组件，可以包含其他UI组件，实现了组件接口，管理其子节点。

在上面的实现中，我们通过组合模式将基础UI组件（如标签、图标、徽章）组合成复杂的UI组件（如按钮）。通过组合模式，可以灵活地将不同的基础组件组合在一起，形成多种样式的按钮。

组合模式的优缺点

优点

  1. 一致性：组合模式使得用户可以一致地对待单个对象和组合对象，简化了代码的复杂度。
  2. 递归组合：通过树形结构，可以方便地实现递归组合，使得对复杂结构的操作更加简单和优雅。
  3. 高扩展性：可以方便地增加新的组件类型，而不需要修改现有代码，符合开放-封闭原则。

缺点

  1. 复杂性增加：引入组合模式后，类的数量增加，结构复杂度也随之增加，需要仔细设计。
  2. 性能开销：由于组合模式使用递归进行操作，可能会导致性能开销，需要注意优化。

总结

组合模式（Composite Pattern）是一种结构型设计模式，通过将对象组合成树形结构，以表示“部分-整体”的层次结构，使得用户对单个对象和组合对象的使用具有一致性。这种模式在文件系统管理、UI组件树、组织结构等场景中非常有用，能够提高代码的可维护性和扩展性。
